제 8 장 항공등화 설비공사
8 - 1 활주로 등화시설 등기구 설치 (2005년 보완)
【해 설】
① 등기구 취부, 직렬변압기 취부 및 2차결선, 전구취부, 각도 및 레벨조정, 장내 소운반포함, 기초대 및 토공작업은 별도 계상
② 항공기 이착륙에 의해 작업제한을 받을 때에는 1-25(지세별 할증률)을 별도 계상.
③ 직렬변압기만 설치시는 고압케이블전공 0.4인, 교체시 0.52인 적용
④ 비행점검 별도 계상
⑤ 철재홀 내의 케이블 직선접속품 포함
⑥ 활주로거리등의 단위는 면
⑦ 철거 30%, 재사용 철거 50%

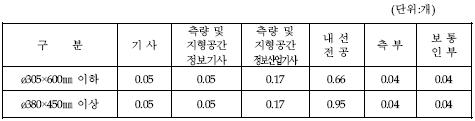

8 - 2 철재홀 설치
【해 설】
① 토공작업, 기초구조물, 보강콘크리트, 에폭시 충진 별도 계상
② 장내 소운반, 설치기준틀 설치 및 철거 포함
③ 철거 30%
④ 항공기 이착륙에 의해 작업제한을 받을 때에는 1-25(지세별 할증률)을 별도 가산한다.
⑤ 포장구간 설치시 비트 커팅 별도 계상
⑥ 기사는 전기공사업법에 준함
8 - 3 비행장 등대 설치
【해 설】
① 등구, 구동부, 결선, 전구 삽입시험, 장내 소운반 포함
② 기초대 별도 계상
③ 고소작업할증률 별도 계상
④ 철거 30%, 재사용 철거 50%
⑤ 비행점검 별도 계상
8 - 4 풍향등(WIND CONE) 설치
【해 설】
① 조립, 설치, 결선, 조정시험, 장내 소운반 포함
② 기초대 및 토공작업은 별도 계상
③ 항공기 이착륙에 의해 작업제한을 받을 때에는 1-25(지세별 할증률)을 별도 계상
④ 철거 30%, 재사용 철거 50%
8 - 5 착륙방향(WIND TEE) 설치
【해 설】
① 몸체, 등구, 전구삽입, 레벨조정, 장내 소운반 포함
② 기초대 및 토공작업은 별도 계상
③ 항공기 이착륙에 의해 작업제한을 받을 때에는 1-25(지세별 할증률)을 별도 계상.
④ 철거 30%, 재사용 철거 50%
8 - 6 진입등 시스템 설치
【해 설】
① 활주로 레벨에 지상설치 기준으로 전주에 설치시 고소작업할증률 별도 계상
② 기초대 및 토공작업은 별도 계상
③ 항공기 이착륙에 의해 작업제한을 받을 때에는 1-25(지세별 할증률)을 별도 계상.
④ 비행점검 별도 계상
⑤ 기사는 전기공사업법에 준함
⑥ 등기구 취부, 직렬변압기취부 및 2차결선, 전구취부, 각도 및 레벨조정, 장내 소운반 포함. 기초대 및 토공작업은 별도 계상
⑦ 철재홀 내의 케이블 직선접속품 포함
⑧ 직렬변압기만 설치시는 고압케이블 전공 0.4인, 교체시 0.52인 적용
⑨ 철거 30%, 재사용철거 50%
8 - 7 섬광등 등기구 설치
【해 설】
① 기구 취부, 결선, 전구 삽입, 각도 조정, 장내 소운반 포함
② 기초대 및 토공작업은 별도 계상
③ 항공기 이착륙에 의해 작업 제한을 받을 때에는 1-25(지세별 할증률)을 별도 계상.
④ 철거 30%, 재사용 철거 50%
⑤ 비행점검 별도 계상
8 - 8 PAPI 설치
【해 설】
① VASIS 설치도 이 품에 준함
② 항공기 이착륙에 의해 작업제한을 받을 때에는 1-33(지세별 할증률)을 별도 계상
③ 철거 30%, 재사용 철거 50%
④ 비행점검 별도 계상

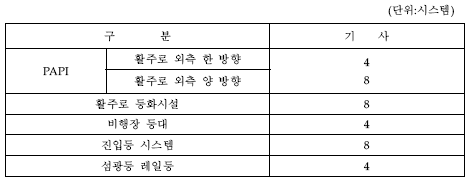

8 - 9 비행점검
【해 설】
① 1 System당 1회 기준
② VASIS 비행점검도 이품에 준함
③ 기사는 전기공사업법에 준함
< 참 고 >
ㅇ 항공등화 배관 및 배선공사는 옥외관로공사의 경우 “4-28 지중케이블 강관 설치”, 옥
내관로공사의 경우 “5-1 전선관 배관”, 옥외 간선 케이블 공사의 경우 “4-33 전력케이
블 설치”, 케이블 공사(맨홀에서 등기구 또는 등기구 사이)의 경우 “5-11 전력케이블
구내설치”를 각각 준용
