제 3 장  산출식 관련

3 - 1 아이콘 설명





  산출식의 간단한 사용법을 설명합니다.



  한 레코드를 편집합니다.



  편집 모드이며 돌이킴, 되돌이킴, 공종복사, 코드수정을 합니다.



  현재까지 작업한 내용을 저장합니다.

Delete

  커서가 멈춰있던 레코드에 삭제 표시를 합니다.



  커서가 멈춰있던 소공종 항목에 삭제 표시를 합니다.



  삭제 표시한 레코드를 영원히 지웁니다.

F7

  내역서 작성을 위한 자재를 선택합니다.

Ctrl + F3

Ctrl + F4

  자기산출서 또는 표준산출서에서 산출식을 복사합니다.



  공종코드를 바꾸거나 합치기를 합니다.



 1) 공종 한 블록씩 계산하며 다음공종에서 대기합니다.
 2) 자기공종만 계산(재계산)합니다.



  물량산출 도중 메모합니다.

Ctrl + F5

  다른공종으로 이동합니다.







  화면 새로고침 REFRESH 기능입니다.

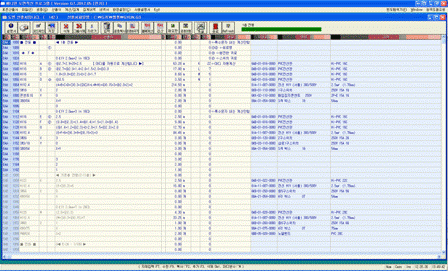

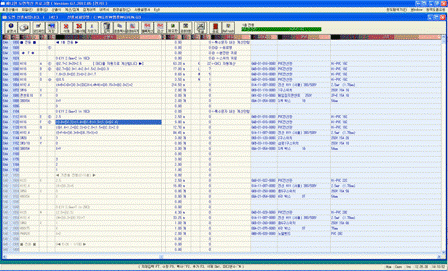

3 - 2 산출식 구조



    1. "산출식"을 클릭합니다.

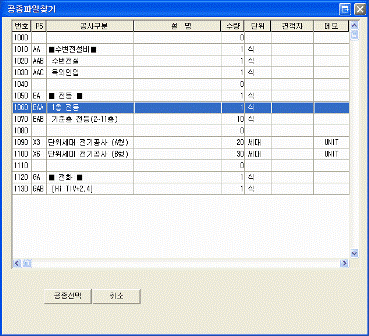

    2. 작업할 소공종을 선택하여 마우스를 더블클릭하거나 "공종선택"을 클릭합니다.





      1) 더하기(+), 빼기(-), 곱셈(*), 나누기(/), 제곱(**)은 일반 산식에 의거 작상합니다.

      2) 중복계산식 : ((1+2)-3*4)/5 의 경우

        ① (1+2) 가 계산되고

        ② 3*4 가계산되고

        ③ 위가 계산된 값을 5로 나누게 됩니다.



      3) 제곱근과 정수값은 반드시 { } 괄호로 묶어야 합니다.

        ① 제곱근 : {SQRT( 10**2+15**2 ) }

        ② 정수값 : {INT( 10/0.2 ) }

        ③ 복합사용 : (1+2)-3*4) + {SQRT( 10**2+15**2 ) } * {INT( 10/0.2 ) } *3



      4) 한 수식내에 제곱근이나 정수값 계산은 각 두 개까지 중복하여 사용할 수 있습니다.

      5) 수식내에 설명문은 [] 대괄호로 묶어서 기술할 수 있습니다.

        예 : ( [가로근] (X-0.12)*  [간격:] {INT(Y/0.25)} )   * N

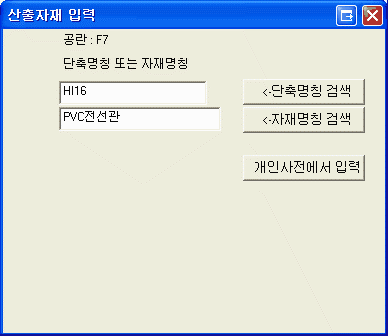

3 - 3 자재입력



    1) 를 클릭합니다.





    2) [단축명칭] : 예 "HI16"은 전선관이며, "HD22"는 철근 22D를 약어로 표기한 단축명칭입니다.

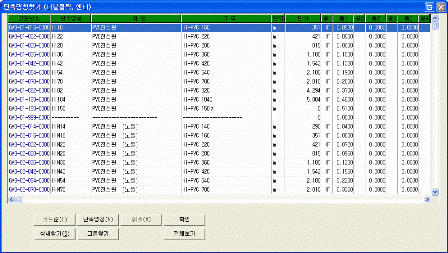

    3) [자재명칭 검색]을 클릭하여 자재를 찾을 수 있습니다.

        [개인사전에서 입력]은 표준데이터가 아닌 사용자가 관리하는 개인데이터 입니다.





    4) 위에서 찾는 자재명이 아니거든 하단의 보턴박스를 이용하여 다시 찾을 수 있습니다.
    5) 또, 자재명으로 직접 찾을 수 도 있습니다.





    6) 이때는 "자재명칭 검색"을 클릭하여 찾습니다.
    7) 찾는 자재가 확인되면 엔터하거나 "확인"을 클릭합니다.
    8) 입력된 자재를 확인하려면 우측에 코드, 명칭이 기록되었는 지를 확인합니다.

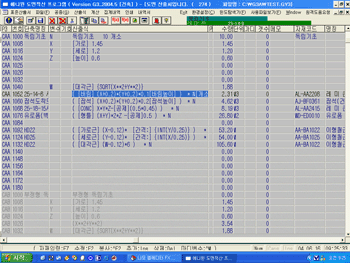

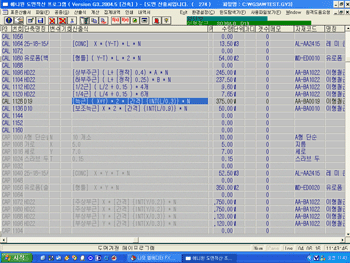

3 - 4 변수의 활용



    1) 수식의 값을 변수에 저장하여 계산식에 활용합니다.







      ① 동일한 전단보 10개소의 경우  변수 "N" 에 "10"을 저장합니다
      ② 가로 "X" 에 "0.4" 를 저장합니      다
      ③ 수식에 사용할 경우에는       [CONC]  X * (Y-T) * L * N 와 같이 산식에 변수를 포한한다



      ※ 만약 층고처럼 공통으로 쓰이는 공통변수를 활용하려면 상단에 변수를 정의하면 계속적으로 사용할 수 있으며,

          공통변수를 중간에 변경하면 그 변경된 값이 다음에 변경할 때까지 지속적으로 사용할 수 있습니다.



      ---------------------------------------------------------

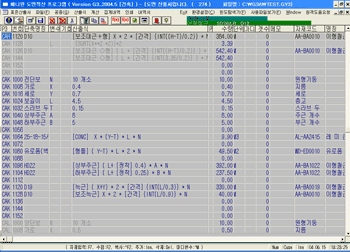

      [마디변수 사용하기]



      1) [마디]에 영문자 변수(예:K)를 사용하면 계산시 마디 갯수를 나타냅니다.

      2) 이 변수를 계산식에 적용합니다.









3 - 5 작업내용 복사



    산출식을 작성하다보면 한 줄을 복사할 경우도 생기고 그룹으로 복사할 경우도 생깁니다.

    이때 아래와 같이 복사하면 편리합니다.











    ①



    ②



    ③











    1) 복사를 시작할 ① 위치에 커서를 멈추고 "Ctrl + S"를 누릅니다.

    2) 복사 끝 위치 ② 에 커서를 멈추고 "Ctrl + R"을 눌러서 메모리에 저장합니다.

    3) 저장된 복사된 내용을 붙이기할 위치 ③ 에 커서를 이동하고 "Ctrl + T"를 누릅니다.





3 - 6 공종복사



    이미 작업한 공종에서 내용이 유사하여 불러오기(복사)하여 사용하면 약간만 수정하여 적용할 수 있습니다.



    1) 산출서에서 를 누릅니다.





    2) "자기 산출서에서 복사"를 클릭하면 현재 작업중인 산출서의 공종에서 복사하게 됩니다.





      ① "당초복사"는 복사할 대상 소공종 코드입니다.

      ② "복사공종"은 복사될 새 소공종 코드입니다.



    3) "표준 산출서에서 복사"를 클릭하면 표준 산출서에 저장된 산출서의 공종에서 복사하게 됩니다.

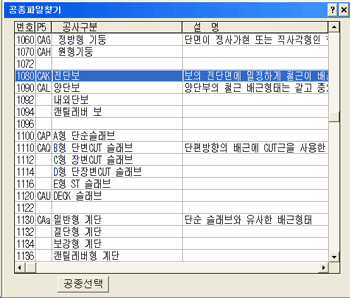

      ① 대공종을 클릭하면 소공종 항목으로 이동됩니다.









      ② "복사공종"에 새 공종 코드를 넣고 "시작"을 클릭합니다.

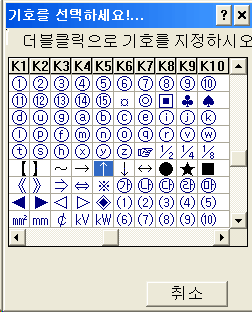

3 - 7 특수문자 입력



    산출식 내에 특수문자나 기호를 넣을 수 있습니다.



    1) 산출식에서 "F9"를 누릅니다.





    2) 수식을 입력하고 "F8"을 클릭합니다.





    3) 특수문자에 이동하고 엔터합니다.





    4) 엔터 또는 종료하면 특수문자가 입력됩니다.



3 - 8 공종 합치기와 바꾸기



    산출 작업시 공종을 복사하거나 작업 진행시 소공종이 늘어나게 됩니다.

    그러나 작업량이 많아지면 소공종명이 부족하게 될 수 있습니다.

    이럴때는 먼저 작업한 공종을 합치기하면 됩니다.





    소공종 "CAL" 과 "CAP"를 합치기하려면...



    1) 를 클릭합니다.





    2) 여기서

      ① 그대로 진행하면 "P3" 번호가 새로 정렬됩니다.

      ② "공종(까지)"를 "CAP"로 바꾸면 "CAL"부터 "CAP"까지의 공종이 "바꿈공종"의 "CAL"로 합쳐집니다.

      ③ "바꿈공종"의 "CAL"을 "CAP"로 바꾸면 합쳐진 공종이 "CAP"로 됩니다.





3 - 9 편 집



1.  를 클릭합니다.

2. 돌이킴

    1) 내용을 삭제, 추가 , 블록복사한 부분을 취소하려면 "돌이킴"을 클릭합니다.





    2) "돌이킴"을 한 부분을 다시 취소하려면 "되돌이킴"을 클릭합니다.

3. "공종복사"는 3 - 6을 참조합니다.



4. "코드번호수정"은 이미 작성된 산출서를 불러오기하여 사용할 경우 만약 오래된 산출서이라면 외부여건에 의하여 코드번호가 바뀌었을 수가 있습니다. 이때 산출서의 재재코드를 신코드번호로 수정해 줍니다.
